御茶ノ水から歩いて秋葉原にいってパーツを買ってきた。
ラジオデパートのおじいさんが欲しいものをいってくれれば詰めてくれると言ったのでコンデンサと抵抗を詰めてもらった。
さすがプロ。過不足なくきちんと入れてくれた。しかも値引きをしてくれた。本当に感謝。これからもこの店で買い物させていただきます!
















製作開始
まずはケース加工から















今回は初めてMXRサイズのケースを使った。
しかし今まで作った中で一番大きい基盤なので心配
















友達が電動ドリルを持ってきてくれた
かなりの時間が省けた。









友達が持っているワイヤーストリッパーが便利なので100円ショップで買ってきた















しかし隙間が開きすぎてて使えない・・・















ヤスリでぶつかっている部分を削ることに・・・















何とか使えるように。
せっかくケースの加工時間が省けたのにこんなことで時間が削れるとは。
やっと基板製作。















完成















ソケットの固定が難しくてガタガタになってしまった。
ソケットをつけておけばあとからROSS仕様にもできるとのこと。
















100円ショップのスプレーで塗装。
ベランダの床と爪についてしまった。なかなか落ちない。まだ爪に色が残っている。















風が強い日でひっくり返ったりしてﾑﾗだらけになってしまった。
















完成。
基板のスペースを考えてスイッチを下のほうに、可変抵抗とLEDを上に配置した。
9Vジャックが飛び出ているのはリーマーを貸していて削れなかったから。
後ほど削る予定。
LED用の抵抗は4.7kΩにした。最初は調子に乗って1kΩにしたが、高輝度なので目が痛くなるほどの明るさだった。
















そして肝心の音。
自然なサスティーンでいい感じだった。
ハムバッカーだと甘いサウンドに伸びがでる。
友達にストラトを借りて試すとパッコーンという音が出た。高中正義のREADY TO FLYのような音。
カッティングをするとうまくなったように感じる。練習に使うのは良くない（笑）

今回はWanderlustさんのPower Junction　を作りました。
DCジャックは7つ
前回作ったものよりノイズが減りました
今回はLEDホルダーを使いました
これがあるとLEDがしっかり固定できて便利

















こんな感じで使ってます
テスターをつなげたまま半固定抵抗で9Vに近づくように調整
8.99Vで供給しています。

マルチエフェクターにも使えたけど怖いので専用アダプターを使っています

















シールドもmogami 2534で自作しました
さっきの写真で使っていたパッチケーブルも自作です
BELDEN 8412です

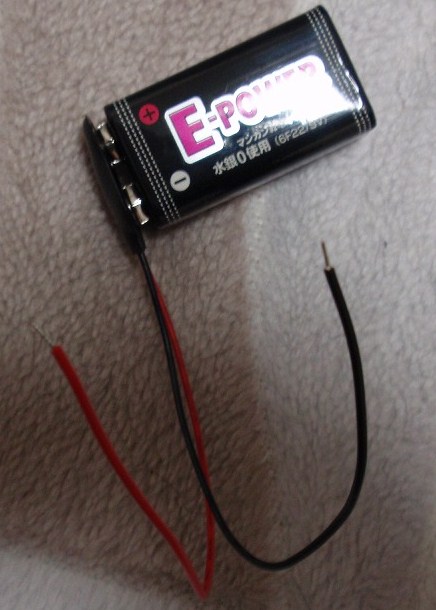

9Ｖマンガン電池はキャン・ドゥで二個で100円だった

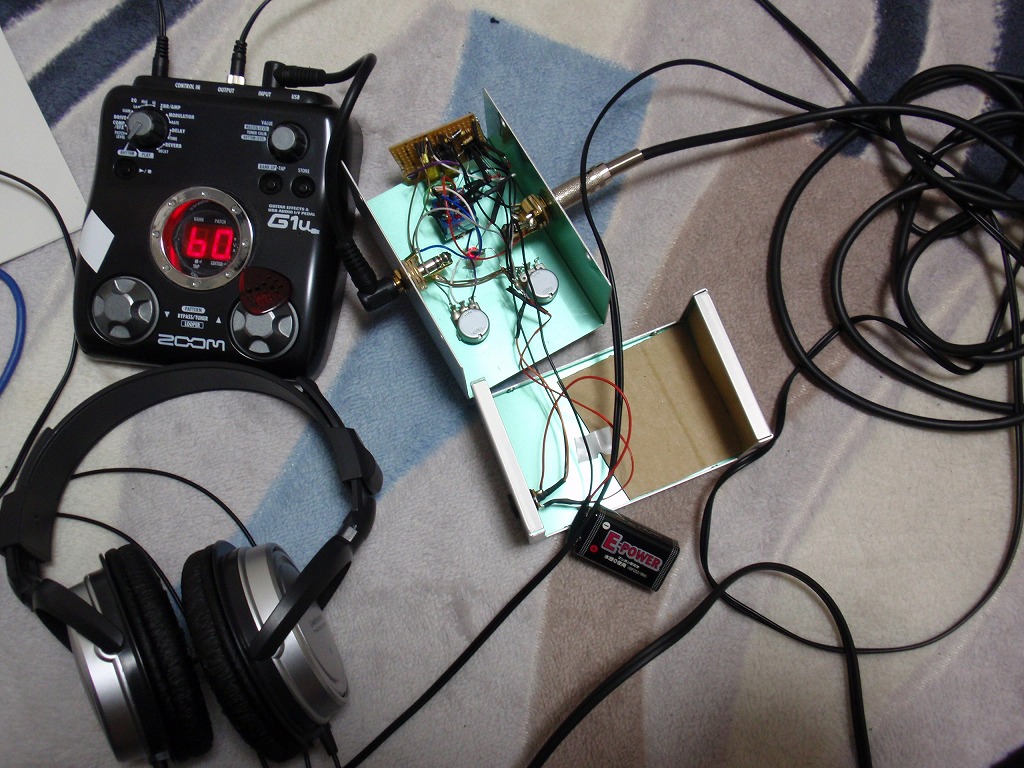

作ったばかりのときはノイズがかなり大きく
実用は難しいかと思っていたが
電源のノイズを減らせばスタジオのアンプにつないでも気にならなくなるだろうと思った
やはり原因は一番最初に作ったパワーサプライのようだ
３端子レギュレータを逆につけてしまったのでそれを補うための線が入り組んでいるのと
ケースに入れてないということが影響している
時間があるときにケース加工をしてパワーサプライを完成させたい
